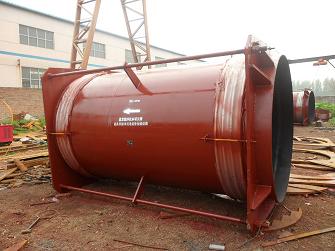

大拉桿橫向型波紋膨脹節也稱大拉桿橫向波紋補償器,是膨脹節的一種,它可以補償彎曲管段的橫向位移和量值不大的角位移,通常不用來補償角位移。該膨脹節由接管、二個波紋管以及大拉桿等零件構成。大拉桿橫向型波紋膨脹節能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動,同時拉桿還具有承受內壓推力能力。
首先說明:大拉桿橫向型波紋補償器_是靠自身變形來補償管道的橫向變形量,可測量橫向變形量是否_過膨脹節補償量允許的范圍,沒有_過可以不用處理。
如果已經_過補償器的補償范圍,應考慮:
1、更換補償量更大的膨脹節。
2、安裝大拉桿橫向型波紋膨脹節的分支管道上加裝相應膨脹節的軸向型膨脹節(軸向型膨脹節前面應加固定支架),以減少大拉桿橫向型波紋膨脹節承受的橫向變形量。
3、請?jiān)O(shè)計人員設計改造。
地面下沉造成的橫向變形可以修復,將沉降出墊起或加長管道的方法找正管道即可。
注意:支撐膨脹節的方法不可取,更不要帶壓進行修復作業。
