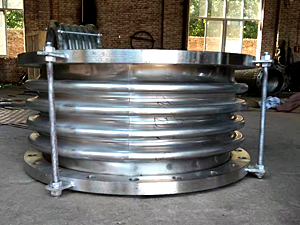

型號：本公司生產DN32-DN8000，壓力級別01Mpa-2.5Mpa
軸向內壓式波紋補償器對支座作用力的計算：
內壓推力：F=100PA    軸向彈力：Fx=Kx（fX）
橫向彈力：Fy=KyY       彎矩：My=FyL
彎 矩：Mθ=Kθθ            合成彎矩：M=My+Mθ
式中：軸向剛度N/mm    X：軸向?qū)嶋H位移量mm
Ky：橫向剛度N/mm       Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度     θ ：角向?qū)嶋H位移量度
P：工作壓力MP           A：波紋管有效面積cm2查樣本
L：補償器中點至支座的距離m
應用舉例：
某碳鋼管道，公稱通徑500mm，工作壓力0。6MPa介質溫度300°C，環境_溫度-10°C，補償器安裝溫度20°C，根據管道布局，需安裝一軸向內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。
